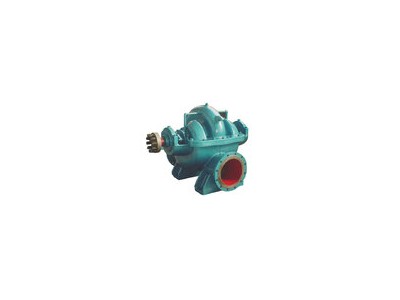

点击图片查看原图
概述：
RW系列热网泵是为热电厂的热网系统开发的新产品，它具有良好的抗汽蚀性能，耐高温性能，运转平稳可靠，使用寿命长等特点，是火力发电机组热网系统的理想产品，还可用于石油化工工业、环保工程等。
性能范围：
1．输送介质最高温度120℃。
2．流量：Q=234～2016m3/h
扬程：H=65～136m
从传动端看，泵为逆时针方向旋转。
结构特点：
1．RW热网泵为卧式、单级双吸、水平中开泵。吸入及吐出管与下半泵体铸在一起，不需拆卸管路及电机就能检查泵的转子部件。
2．轴封结构：
a．软填料密封用柔性石墨复合材料，耐热温度达400℃。
b．机械密封的摩擦副彩用耐磨合金，且可修复重复使用。
c．设有空气冷却和节流装置的自冲洗系统有效地保证密封的冲洗和冷却作用。
3．轴两端采用滚动轴承支承，非传动端为两个单列向心球轴承，可以平衡由于非设计点运行或铸造偏差引起的不平衡轴向力。轴承体有水冷腔，表面铸有散热片，可水冷却和自然冷却，油浸式稀油润滑保证轴承可靠、平稳地运行。
4．泵体有铸铁和铸钢两种材质，叶轮和口环选用不锈钢材料，提高了泵的抗汽蚀性能。
5．为便于老设备的更新，其性能参数范围、安装尺寸与sh型保持一致。
从驱动方向看泵为逆时针旋转，泵的制造全部符合AP1610标准。
