SEMEM_JRG生水加热器

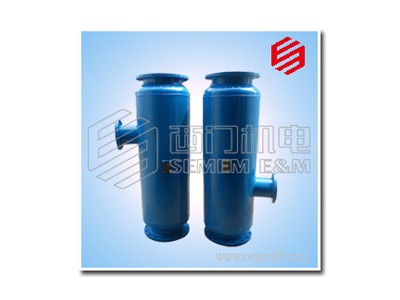

一、JRG生水加热器 产品简介

    JRG生水加热器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于生化水预热处理系统。
    JRG生水加热器结构如图所示，核心部件为拉法尔喷管，水流与从斜孔喷入的蒸汽充分混合后流出，壳体内填有金属填料，消除噪声。





二、JRG生水加热器 外型尺寸





型号规格	JRG -250 -60	JRG -250 -105	JRG -250 -165	JRG -250 -300	JRG -300 -500	JRG -400 -800	JRG -500 -1200
额定流量（m3/h）	60	105	165	300	500	800	1200
工作压力（MPa）	1.0	1.0	1.0	1.0	1.0	1.0	1.0
净重（kg）	200	200	200	200	240	300	360
运行重量（kg）	260	260	260	260	330	500	660
噪声（dB）	≤65			≤65	≤65	≤65	≤65
A（mm）	1200			1200	1200	1600	1600
B（mm）	300			300	320	360	400
C（mm）	450			450	550	550	600
水侧法兰	DN250			DN250	DN300	DN400	DN500
汽侧法兰	DN150			DN150	DN200	DN250	DN300
法兰标准	HG/T 20592-2009



型号尾注：G表示碳钢材质，C表示不锈钢材质。

型号尾注举例：JRG-250-100G 表示材质为碳钢。





三、JRG生水加热器 选型参考
    JRG生水加热器可用于中水预热处理系统，根据实际水流量选用生水加热器。
    1、生水加热器未通入蒸汽时，额定流量下水头损失为5m H2O，通入蒸汽后水头损失可按1m H2O考虑；
    2、蒸汽压力大于水压0.05MPa以上；
    3、生水加热器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；
    4、生水加热器适宜安装在水泵的吸水侧。


四、JRG生水加热器 安装使用
    1．生水加热器可水平安装，必需设置安装支架，蒸汽入口朝上；
    2．生水加热器前后装设阀门、压力表及温度计，以便于观察和调节加热器工作状况；
    3．启动时，应先通水，再通汽；停机时，先关断汽源，再断水。
