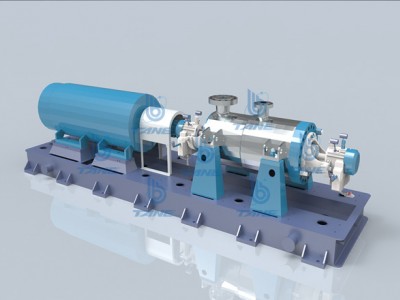

卧式双壳体多级筒型泵（BB5）
参数范围
口径：DN 40~250mm
流量：Q ~1000 m³/h
扬程：H ~ 3200m
温度：T -80~+450℃
设计压力：P ~35MPa
最高转速：N ~6000rpm
流量：Q ~1000 m³/h
扬程：H ~ 3200m
温度：T -80~+450℃
设计压力：P ~35MPa
最高转速：N ~6000rpm
适用范围
输送清洁的或稍有污染的，低温的或者高温的、化学中性或有腐蚀性的液体 炼油厂/化工厂/煤化工工程/制冷工程/电厂/海洋工程
材质标准
泵体：铸铁 / 球墨铸铁 / 不锈钢 / 双向不锈钢
主轴：不锈钢 / 合金钢
叶轮：铸铁 / 青铜 / 不锈钢 / 双向不锈钢
主轴：不锈钢 / 合金钢
叶轮：铸铁 / 青铜 / 不锈钢 / 双向不锈钢
特点
泵结构为双壳、径向剖分、两端支承式多级萬心泵，内置芯包采用轴向剖分BB3芯包，具有以下特点：
?转子动平衡合格后不解体，直接装入外筒体内，动平衡精度和零件同心度无变化。
?叶轮为背对背布置，取消了平衡装置。
?双蜗売平衡径向力。小流量用导叶式结构平衡径向力。
?内泵的温度场分布更趋于均匀、对称，提高了芯包在高温状态下的整体刚性。
?转子动平衡合格后不解体，直接装入外筒体内，动平衡精度和零件同心度无变化。
?叶轮为背对背布置，取消了平衡装置。
?双蜗売平衡径向力。小流量用导叶式结构平衡径向力。
?内泵的温度场分布更趋于均匀、对称，提高了芯包在高温状态下的整体刚性。
