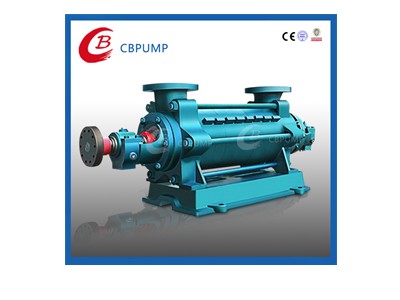

D（DG、DF、DY、DM）型单吸多级节段式离心泵

    D型泵为单级、多吸、节段式离心清水泵。适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
    DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，输送介质温度为-20℃～105℃,泵进口压力不得超过0.6MPa(6kgf/cm2)。
    DF型泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的腐蚀性液体。输送介质的温度为-20℃～105℃。允许进口压力为0.6MPa。
    DY型多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。允许进口压力0.6MPa。
    DM型用于输送颗粒含量≤1.5%，粒度≤0.5mm，温度为－20℃～80℃的中性矿井水及其他类似的污水。

参数范围：
流量Q=10~1000m3/s
扬程H=33~1000m

型号说明：
   D(DG、DF、DY、DM)155-30X3
   D－单级多吸节段式离心清水泵
   DG－单级多吸节段式锅炉给水泵
   DF－单级多吸节段式耐腐蚀泵
   DY－单级多吸节段式离心油泵
   DM－单级多吸节段式矿用耐磨离心泵
155－表示泵的流量（m3/h）
30－表示泵的单级扬程（m）
3－表示级数。
150D30×5
150－表示泵的吸入口直径（mm）
D－单级多吸节段式离心清水泵
30－表示泵的单级扬程（m）
5－表示级数

结构型式：
    泵壳体部分主要由轴承体、前段、中段、后段、导叶等用拉杆螺栓联接成整体，一般为水平吸入、垂直吐出，也可以做成垂直吸入、水平吐出。
转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分中叶轮是根据泵的级数而定。转子由电机驱动，从电机端看，泵为顺时针方向旋转。
   本型泵轴承部分采用滚动轴承，部分采用滑动轴承。按型号不同而定，均不承受轴向力，泵在运行中应允许转子部分在泵壳体中轴向游动，不能采用向心球轴承。滚动轴承用钙基或锂基黄油润滑，滑动轴承采用32号轴承油（汽轮机油）或性能类似的其它油品润滑。
本型泵采用填料密封或机械密封，在使用时，填料环及机械密封的位置安放要正确，填料及机械密封的松紧程度必须适当，填料密封时以流体能一滴一滴渗出为宜。

旋转方向：
从电机端向泵看为顺时针方向旋转。

主要零件材质：


	D	DG	DF	DY	DM
吸入段	HT200	HT200	ZG1Cr18Ni9Ti	HT200	QT500
中  段	HT200	HT200	ZG1Cr18Ni9Ti	HT200	QT500
吐出段	HT200	HT200	ZG1Cr18Ni9Ti	HT200	QT500
叶  轮	HT200或Cu	HT200或Cu	ZG1Cr18Ni9Ti	HT200或Cu	QT500
导  叶	HT200	HT200	ZG1Cr18Ni9Ti	HT200	QT500
轴	45	45或40Cr	1Cr18Ni9Ti	45或40Cr	45
填料轴套	HT200	HT200	1Cr18Ni9Ti	HT200	45
机械密封轴套	25 HT250	25 HT250	1Cr18Ni9Ti	25 HT250	45
泵体密封环	HT250	HT250	ZG2Cr13	HT250	QT500
叶轮密封环	HT250	HT250	ZG2Cr13	HT250	QT500
平衡板	ZQAl9-4	ZQAl9-4	ZG1Cr18Ni9Ti	ZQAl9-4	ZQAl9-4
平衡盘	45或HT250	45 HT250	ZG1Cr18Ni9Ti	45 HT250	45

           具体材质要求，请与厂家联系确定。

成套范围：
     泵与电机、底座配套供应，可配共用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
