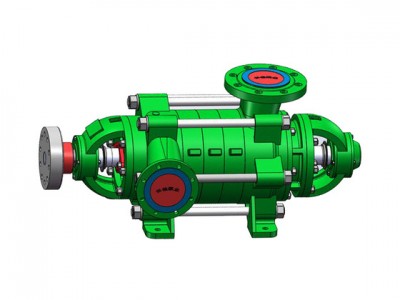

D/MD/DF/DY 型多级离心泵

点击图片查看原图

单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 默认地区
有效期至: 长期有效
最后更新: 2020-07-31 11:33
浏览次数: 152
询价

公司基本资料信息
详细说明
 概述
  该系列泵系卧式单吸多级分段式离心泵,采用了国家推荐使用的高效节能产品的水力模型,具有效率高、性能范围广、运转安全平稳、噪音低、寿命长、安装维修方便等优点。我公司是专门生产D、DF、DY、MD等单吸多级节段式离心泵的专业厂家,是中南地区最大的多级泵生产厂家,具有二十多年的生产历史,产品系列规格齐全,应用范围广泛。
  产品可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。也可通过改变泵的材质(或泵过流部件的材质)、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。
  泵进口允许压力小于0.6MPa.


按其使用范围主要分为以下几个类型:
D型:用于输送不含固体颗粒、 温度低于80C的清水或物理化学性质类似于清水的液体。适合于矿山、工厂和城市给排水工程之用。
DF型:用于输送不含固体颗粒、温度低于80C的腐蚀性液体。用户可根据输送介质的名称浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式泵的结构及确定电机的容量等。
DY型:用于输送不含固体颗粒、温度为低于80C、粘度小于120厘沲的油类和石油产品。
MD型:用于输送颗粒含量1.5%,粒度≤0.5mm ,温度低于80*C的中性矿井水及其他类似的污水。

MD型矿用耐磨多级离心泵性能范围:
流量Q:3.75~850m3/h
扬程H:19~816m

型号说明
D(DF、DY、MD) 450-60*8
D   —— 表示多级离心泵
DF  —— 表示耐腐多级离心泵
DY  —— 表示多级离心油泵
MD —— 表示矿用耐磨多级离心泵
450 —— 表示设计点流量为450m3/h
60   —— 表示设计点单级扬程为60m
8    —— 表示级数为8级

产品特点
  高效节能:坚持专业化生产,对产品的模型选择、模具的制作、水力部件的铸造工艺均有独特的方法,所有过流部件均采用精密铸造,保证流道尺寸与流道光洁度,比市场上普通的多级泵实测效率平均高出2%以上,具有很好的节能效果。
  具备先进的工艺设备:我公司为保证产品的装配性能,从国外进口了先进的零件清洗设备,每个零件在最终装配前均进行认真清洗,保证产品的装配质量。
  结构独特:在平衡环与泵配合面加装O型密封圈,防止高压水进入平衡室,减少平衡盘磨损,延长产品使用寿命。口径DN200以上的泵,在轴端设置平衡盘磨损指示器,随时观察磨损量,及时更换平衡盘或平衡环,保证设备的正常运行。
  合理选择材质:平衡盘及平衡环材质根据不同用户需要可采用堆焊硬质合金、合金钢或QT600Mn2合金球墨铸造铁,表面硬度高,耐磨性好,提高产品使用寿命。MD型泵流道采用高合金耐磨铸铁或高牌号耐磨球铁材质,具有很好的耐磨性。
  表面质量好:采用精铸模铸造工艺及自动喷涂机喷涂油漆,表面质量好,外形美观。

矿用耐腐多级泵结构特点
  D、MD、DF型泵系卧式、单吸、分段式多级离心泵。D型泵的吸入口为水平方向,吐出口为垂直向上;用拉紧螺栓将泵的吸入段、中段、吐出段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。
  该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴成为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行自润滑,循环水冷却。
  矿用耐腐多级泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
  轴的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内,箱内要通入一定压力的水,起水封、水冷或水润滑作用。在轴封处装有可更换的轴套,保护泵轴。
  该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看,泵为顺时针方向旋转。
