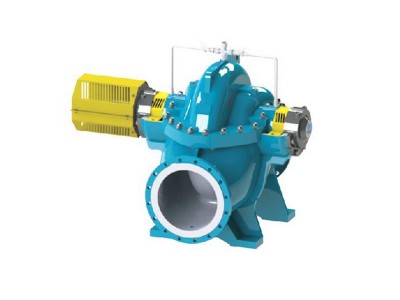

JNS型单级双吸中开式离心泵

　　JNS型泵是新代高效节能单级双吸水平中开式离心泵。它是我公司引进国外先进技术基础上，结合本公司多年研发经验开发研制的新代高效节能双吸中开泵。该系列性能范围更广、更宽水力模型更优秀,结构合理又可靠，使用维护更多地考虑人性化因素，用户操作维护快捷简便。

　　JNS系列产品可供输送清水或物理化学性质类似于清水的其它介质。介质温度为0C~ 80C.介质固体颗粒含量不大于80mg/L进口压力控制在0.3MPa以下。适用于工厂、电厂、石化、矿山、城市给排水工业循环水消防系统及各种水利工程等。



流量Q= 77- 45600m/h (设计点)

扬程H= 8~ 221m (设计点)



JNS350- 180GA/4-H

JINS长佳泵业高效节能中开泵350吸入口径为350mm

180设计点扬程180m

G表示改型叶轮(标准叶轮不标注)

A-表示叶轮外径第次变化,A B. ....依次类推4表示泵的匹配电机为四极电机。

H-表示从原动机方向看泵为逆时针方向旋转.顺时针旋转不表示，



　　水泵设计运用了先进的三元流体分析技术,研发的高效率水力模型，使其效率高出以往同类产品，最高效率达94% .比传统中开泵效率高出3% 8%。在较宽的流量范围内具有较高的运行效率，可选配校小功率的电机，降低运行成本。水泵的汽蚀性能优异.能在更低的水位上稳定运行，提高了水泵的抽送能力。

　　JNS系列泵结构紧凑，拆装方便。先进的双吸结构设计，能确保大流量，高吸程;与传统双吸泵相比,该系列泵和关联设备的安装占地面积小。壳体中开式设计，易于拆装,方便检修。无需移动泵体和进出管路就可更换零件。

　　双吸叶轮采用相邻叶片交错，V型出口设计。使双吸泵叶轮两次进水后，水力脉动降至最低，流态好。圆形双蜗壳压水室结构，能平衡径向力，强度高,轴承和密封受力小，寿命长。吸水室带分流筋设计,进口无旋涡，汽蚀性能好。所以泵运行时噪声低、振动小，能确保舒适的工作环境。

　　采用具有专利的冷却水接管部件及轴封水管部件，保证泵房干净，无泄漏，符合环保节能要求。



泵体材质HT250或Q40018

泵盖材质: HT250或Q400-18

叶轮材质: HT750或ZGC18N1

主轴材质:45钢或40Cr

密封环材质: HT250或ZGCr18Ni9

轴套材质: 45钢或ZG1Cr17Mn6Ni5N[材料可根据客户要求选配]



　　从原动机方向看，泵的旋转方向是顺时针还是逆时针方向根据用户需求确定。
