流量：最大至1300 m³/h
扬程：最大至1500m
转速：2980/1450 r/min

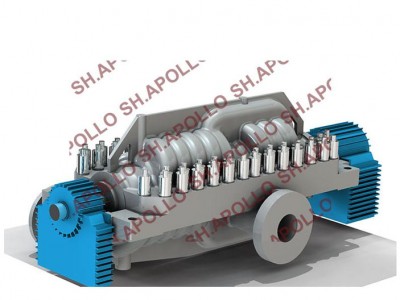

结构特点
结构为多级水平中开式离心泵，进口，出口位于泵体两侧。水平布置;
机构设计合理，具有运行平稳，噪音低，维修方便，效率高等特点;
检修时，直接将上壳体揭开，就能够对转子部件进行检查，不必拆卸进，出口管路;
压出室采用双涡室，前后叶轮对称布置，因此，该泵径向力和轴向力理论上是平衡的，所产生的残余和瞬时轴向力由设置在非驱动端的已对角接触球轴承承受;
采用滚动轴承，驱动端为圆柱滚子轴承，自由端为一副配对角接触球轴承;
轴承润滑方式稀油润滑，空冷;
轴承采用集装式机械密封，冲洗方式PLAN11;
泵通过膜片联轴器由电机驱动，从联轴器端看泵为顺时针方向旋转。
项目 单位 运行区域
介质 原油、成品油
温度 ℃ 0-85
流量 m³/h 50-1300
总扬程 m 100-1500
功率 kW ≤2500
额定转速 r/min 2980/1450
驱动装置 电机
