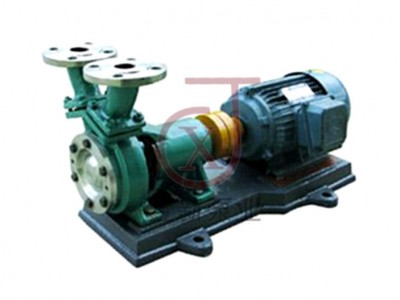

W型旋涡泵

W型旋涡泵的叶轮为一等厚圆盘，在它外缘的两侧有很多径向小叶片。在与叶片相应部位的泵壳上有一等截面的环形流道，整个流道被一个隔舌分成为吸、排两方，分别与泵的吸、排管路相联。



泵内液体随叶轮一起回转时产生一定的离心力，向外甩入泵壳中的环形流道，并在流道形状的限制下被迫回流，重新自叶片根部进入后面的另一叶道。因此，液体在叶片与环形流道之间的运动迹线，对静止的泵壳来说是一种前进的螺旋线；而对于转动的叶轮来说则是一种后退的螺旋线。



W型旋涡泵即因液体的这种旋涡运动而得名。W型旋涡泵的工作有些像多级离心泵，但W型旋涡泵没有像离心泵蜗壳或导叶那样的能量转换装置。



W型旋涡泵主要是通过多次连续作功的方式把能量传递给液体，所以能产生较高的压力。在能量传递过程中，由于液体的多次撞击，能量损失较大，泵的效率较低，一般为20～50%。W型旋涡泵只适用于要求小流量（1～40米3/时）、较高扬程（可达250米）的场合，如消防泵、飞机加油车上的汽油泵、小锅炉给水泵等。W型旋涡泵可以输送高挥发性和含有气体的液体，但不应用来输送粘度大于7帕·秒的较稠液体和含有固体颗粒的不洁净液体。W型旋涡泵的特点流量小，扬程高，具有自吸功能，可用来输送粘度小于5度E的无固体颗粒及其类似于水的液体。如汽油、煤油、酒精等，可用作小型蒸汽锅炉补水、化工、制药、高楼供水等用途。过流部件还有不锈钢等材质可用来输送酸、碱类有腐蚀性的液体。



输送介质温度为-20~+80度。从结构可分为;单级、双级、多级；直联形式等。
