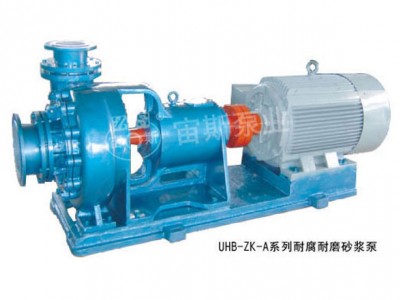

UHB-ZK-A系列耐腐耐磨砂浆泵

点击图片查看原图

单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 默认地区
有效期至: 长期有效
最后更新: 2021-04-10 09:21
浏览次数: 312
询价

公司基本资料信息
详细说明
 敬告

  ▲ 该系列泵所安装的K型动力密封和G3型机械密封禁止在泵内无液的状态下运转,但接通冷却水后, 则可以短时间空运行(3-5分钟)
▲ 出液阀门全关闭的情况下,开闷泵不得超过十分钟,不然泵内液体升温损坏泵机衬里层。
▲ 吸程在2米以上的岗位,请选G3型机械密封!

一. 产品简介

  UHB-ZK-A系列泵属于单级单吸悬臂式离心泵,过流部件采用钢衬超高分子量聚乙烯(UHMWPE)。该材料是目前国际上新一代的泵用耐腐耐磨工程塑料,其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击),抗蠕变性(耐环境应力开裂)和极好的耐腐蚀性。
该泵显著特点是:多功能,即一中泵能适应各种不同的工况,如输送酸、碱性清夜或料浆;冶炼行业各种腐蚀性矿浆;硫酸行业各种稀酸;环保行业各类污水等。该泵既耐腐蚀又耐磨损,使用范围十分广泛。
UHB-ZK-A系列耐腐耐磨泵是UHB-ZK-A系列泵的改进型产品,采用渐开线涡壳,其显著特点是效率、耐腐性,抗蠕变性均有所提高。
该泵在辽宁葫芦岛锌厂等三百多家大型有色冶炼和硫酸企业的酸性矿浆和稀酸岗位的长期比较使用,其耐腐耐磨性、密封可靠性、使用寿命性,均得到了极高的评价。

  (一) 主要技术性能简述
1.型号:UHB-ZK-A系列耐腐耐磨泵
2.结构与特点:
(1)耐腐耐磨,一泵多用,酸碱类清夜料浆均适用。
(2)泵体为钢衬超高分子量聚乙烯结构,衬层厚8~20mm,该泵应用了龟甲网衬里技术,和其它同类泵相比较,具有衬里层抗热变形性能好,耐开裂,防脱落,使用温度高等优势
(3)叶轮分半开式,闭式两种,可根据介质状况任选。
(4)密封:K型动力密封,G3型机械密封。
3.适用介质:浓度75%以下硫酸,30%以下硝酸,各种浓度的盐酸,液碱,既适用清液也适用料浆。
4.主要技术参数:使用温度-20℃~80℃(对特殊要求、使用改性材质,可提高到105℃), 进口直径 32mm~350mm, 流量5~2600m3/h,扬程80m以内。

  (二) 极广泛的使用范围
1.稀酸、母液、污水、海水、含硅胶的氟硅酸,磷酸料浆等介质的输送。
2.有色金属冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等稀有金属湿法冶炼的各种酸液,腐蚀性矿浆,料浆(压滤机配用)电解液,污水等介质输送。
3.化工及其他行业:各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产,各种染料、颜料生产,非金属矿产加工等行业。
4.氯碱业:盐酸、液碱、电解液等。
5.水处理业:纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
6.钢铁企业:酸洗系统的硫酸、盐酸岗位、带杂质的污水。
7.湿式脱硫循环泵:能同时适用碱性、酸性、腐蚀性岗位。
8.煤碳工业、煤化工中的腐蚀性液体、煤浆的输送;洗选煤配用泵。

二. 密封结构简图及泵体改进型结构图

  1、K型动力密封结构简图及简介

  ·工作原理 该密封主要由副叶轮(或副叶片)与停车密封(橡胶油封)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态,从而阻止液体向外泄漏,此时,停车密封不起作用。橡胶油封的唇口因负压而松开,与轴套产生一定间隙,减小其之间的磨损,延长了使用寿命;停机时,由于副叶轮(或副叶片)停止旋转,密封腔由负压转为正压,停车密封开始工作,橡胶油封的唇口在压力作用下紧紧包住轴套,从而达到密封目的。若允许冷却水渗入介质内,可选用带冷却水K型动力密封,即可添加外冷却水装置,延长油封的使用寿命。该密封的油封采用氟橡胶制成,主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质(带冷却水K型动力密封用的冷却水为洁净的自来水,压力适宜在0.05Mpa以内)。

  2、G3型机械密封结构简图及简介

  G3密封为本厂自行设计的一种改良型抗颗粒泵用机械密封;密封的动、静环均由碳化硅或硬质合金制成,可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比,静环(4)与密封盒(8)之间设置了挡砂圈(7)使硬颗粒不能进入静环与密封盒之间的间隙中,使静环前后位移自如,克服了原有耐颗粒密封的“卡砂”失效的缺点。

  3、UHB-ZK-AB改进型泵结构简图 适用于50、65、65H、80、80H、100、100H、125八种规格

  改进结构简介
UHB-ZK-AB型耐腐耐磨泵是对UHB-ZK-A系列泵的改进型泵(见上图)。两者之间的区别在于后者是无台阶式背叶片,前者为台阶式背叶片结构(见图中序号4)。改进后的叶轮的背叶分为二级,二级背叶片之间有凸起台阶。与之相匹配的泵也有凹进的台阶。设置背叶轮台阶的目的是阻断泵出口流体压力对轴密封的返流压力,保证和延长轴密封的使用寿命。
主要适用岗位
UHB-ZK-AB型耐腐耐磨泵主要适用于用户选性能曲线的高压力,小流量点时的选型。简言之,经常在逼压状态(压滤机配用泵等)或者高压力输送状态下的泵,选AB型泵较为合适,密封寿命可提高一倍左右。

三. 选型提示及标注方式

  1、K型动力密封的标注:用户如果选用K型动力密封、可按型号说明方法标注。

  2、G3密封选定后的型号标注:用户如果选用G3型内装式耐颗粒机械密封,标注型号时在原型号后加“G3”字样即可,例如50UHB-ZK-A-20-30-G3即可。
3、B型结构的标定:在选定该结构的泵时按如下方法标注:在原动力密封泵型号加“B”字样,50UHB-ZK-AB-20-30加标注即可。
4、订货时请用户提供以下工况:介质化学成份、工作温度、含固量、实际使用压力及流量、吸入口流体的位置及压力(正压还是负压)以及使用岗位名称及使用特点,以便本厂为你选定合适的密封材料。
5、UHB-ZK-A系列耐腐耐磨泵,可根据用户的要求安装不同的密封。若无特殊要求,一般均装配K型动力密封。

四. 泵的性能参数表

序号 型号 流量(m3/h) 扬程(m) 转速(r/min) 功率(KW) 进出口直径
(mm×mm)
重量(Kg) 图纸
轴功率 配备电机
1 32UHB-ZK-A-3-13 3 13 2900 0.3 0.75 32×25 80
2 32UHB-ZK-A-5-12 5 12 2900 0.42 0.75
3 32UHB-ZK-A-7-10 7 10 2900 0.5 0.75
4 32UHB-ZK-A-5-5 5 5 1450 0.25 0.75
5 32UHB-ZK-A-3-18 3 18 2900 0.4 1.1
6 32UHB-ZK-A-5-15 5 15 2900 0.55 1.1
7 32UHB-ZK-A-8-12 8 12 2900 0.7 1.1
8 32UHB-ZK-A-5-20 5 20 2900 0.72 1.1
9 32UHB-ZK-A-8-18 8 18 2900 1.2 1.5
10 32UHB-ZK-A-12-15 12 15 2900 1.3 2.2
11 32UHB-ZK-A-5-25 5 25 2900 1.1 2.2
12 32UHB-ZK-A-10-20 10 20 2900 1.6 2.2
13 32UHB-ZK-A-15-15 15 15 2900 1.7 2.2
14 32UHB-ZK-A-7.5-6 7.5 6 1450 0.4 0.75
15 40UHB-ZK-A-10-18 10 18 2900 1.3 2.2 40×32 130
16 40UHB-ZK-A-15-15 15 15 2900 1.7 2.2
17 40UHB-ZK-A-10-30 10 30 2900 2.2 3
18 40UHB-ZK-A-15-25 15 25 2900 2.7 3
19 40UHB-ZK-A-18-20 18 20 2900 2.6 3
20 50UHB-ZK-A-10-7.5 10 7.5 1450 0.6 1.1 50×40 170
21 50UHB-ZK-A-10-35 10 35 2900 3.2 4
22 50UHB-ZK-A-20-20 20 20 2900 3.0 4
23 50UHB-ZK-A-25-18 25 18 2900 3.2 4
24 50UHB-ZK-A-30-15 30 15 2900 3.1 4
25 50UHB-ZK-A-15-32 15 32 2900 3.5 5.5
26 50UHB-ZK-A-20-30 20 30 2900 4.3 5.5
27 50UHB-ZK-A-25-28 25 28 2900 5.0 5.5
28 50UHB-ZK-A-12-40 12 40 2900 3.8 5.5
29 50UHB-ZK-A-15-43 15 43 2900 5.6 7.5
30 65UHB-ZK-A-15-8 15 8 1450 0.9 1.1 65×50 220
31 65UHB-ZK-A-30-25 30 25 2900 5.3 5.5
32 65UHB-ZK-A-35-20 35 20 2900 5.1 5.5
33 65UHB-ZK-A-40-15 40 15 2900 4.5 5.5
34 65UHB-ZK-A-30-32 30 32 2900 6.5 7.5
35 65UHB-ZK-A-35-25 35 25 2900 6.2 7.5
36 65UHB-ZK-A-40-20 40 20 2900 5.9 7.5
37 65UHB-ZK-A-5-11 5 11 1450 0.6 1.1 65×50 270
38 65UHB-ZK-A-10-12.5 10 12.5 1450 1.2 2.2
39 65UHB-ZK-A-15-12.5 15 12.5 1450 1.6 2.2
40 65UHB-ZK-A-10-45 10 45 2900 4.8 7.5
41 65UHB-ZK-A-10-40 10 40 2900 4.2 5.5
42 65UHB-ZK-A-20-50 20 50 2900 8.7 11
43 65UHB-ZK-A-30-50 30 50 2900 12 15
44 65UHB-ZK-A-30-40 30 40 2900 9.6 11
45 65UHB-ZK-A-10-55 10 55 2900 8.6 11
46 65UHB-ZK-A-20-20 20 20 1450 3.2 4 65×50 330
47 65UHB-ZK-A-35-15 35 15 1450 5.1 5.5
48 65UHB-ZK-A-30-20 30 20 1450 5.0 5.5
49 65UHB-ZK-A-35-20 35 20 1450 5.8 7.5
50 80UHB-ZK-A-17.5-11 17.5 11 1450 1.5 2.2 80×65 270
51 80UHB-ZK-A-22.5-12.5 22.5 12.5 1450 2.3 3
52 80UHB-ZK-A-40-20 40 20 2900 5.8 7.5
53 80UHB-ZK-A-45-18 45 18 2900 6.1 7.5
54 80UHB-ZK-A-50-15 50 15 2900 5.6 7.5
55 80UHB-ZK-A-35-45 35 45 2900 10.8 11
56 80UHB-ZK-A-40-35 40 35 2900 10.2 11
57 80UHB-ZK-A-45-32 45 32 2900 10.1 11
58 80UHB-ZK-A-50-30 50 30 2900 10.2 11
59 80UHB-ZK-A-60-30 60 30 2900 12.6 15
60 80UHB-ZK-A-45-50 45 50 2900 14.8 15
61 80UHB-ZK-A-55-40 55 40 2900 15.8 18.5
62 80UHB-ZK-A-40-40 40 40 1450 14.8 18.5 80×65 750
63 80UHB-ZK-A-30-50 30 50 1450 15.3 18.5
64 80UHB-ZK-A-40-50 40 50 1450 17.9 22
65 80UHB-ZK-A-30-60 30 60 1450 17.6 22
66 80UHB-ZK-A-50-56 50 56 1450 23.2 30
67 80UHB-ZK-A-40-60 40 60 1450 24.3 30
68 80UHB-ZK-A-60-55 60 55 1450 25.2 30
69 100UHB-ZK-A-50-11 50 11 1450 4.2 5.5 100×80 370
70 100UHB-ZK-A-80-15 80 15 2900 10.2 11
71 100UHB-ZK-A-60-30 60 30 2900 13.8 15
72 100UHB-ZK-A-100-20 100 20 2900 15 15
73 100UHB-ZK-A-50-50 50 50 2900 17.5 18.5
74 100UHB-ZK-A-60-40 60 40 2900 16.8 18.5
75 100UHB-ZK-A-80-35 80 35 2900 17.8 18.5
76 100UHB-ZK-A-80-30 80 30 2900 17.5 18.5
77 100UHB-ZK-A-100-25 100 25 2900 17.9 18.5
78 100UHB-ZK-A-100-20 100 20 2900 17.2 18.5
79 100UHB-ZK-A-140-15 140 15 2900 16.8 18.5
80 100UHB-ZK-A-100-20 100 20 2900 16.2 18.5
81 100UHB-ZK-A-120-15 120 15 2900 17.1 18.5
82 100UHB-ZK-A-140-10 140 10 2900 16.4 18.5
83 100UHB-ZK-A-50-58 50 58 2900 21 22
84 100UHB-ZK-A-60-50 60 50 2900 21.5 22
85 100UHB-ZK-A-100-27 100 27 2900 18.4 22
86 100UHB-ZK-A-70-45 70 45 2900 23.5 30
87 100UHB-ZK-A-80-50 80 50 2900 27 30
88 100UHB-ZK-A-100-45 100 45 2900 28 30
89 100UHB-ZK-A-120-40 120 40 2900 28.5 30
90 100UHB-ZK-A-145-28 145 28 2900 29.5 30
91 100UHB-ZK-A-80-35 80 35 1450 19.3 22 100×80 950
92 100UHB-ZK-A-80-40 80 40 1450 22.3 30
93 100UHB-ZK-A-60-70 60 70 1450 35.9 37
94 100UHB-ZK-A-60-65 60 65 1450 33.6 37
95 100UHB-ZK-A-50-70 50 70 1450 31.4 37
96 100UHB-ZK-A-80-60 80 60 1450 35.9 37
97 100UHB-ZK-A-80-50 80 50 1450 40.3 45
98 100UHB-ZK-A-100-57 100 57 1450 37.9 45
99 100UHB-ZK-A-80-65 80 65 1450 40.3 45
100 100UHB-ZK-A-120-50 120 50 1450 39.9 45
101 100UHB-ZK-A-100-65 100 65 1450 48.9 55
102 100UHB-ZK-A-120-60 120 60 1450 51.5 55
103 125UHB-ZK-A-120-20 120 20 2900 17.2 18.5 125×100 480
104 125UHB-ZK-A-140-18 140 18 2900 21 22
105 125UHB-ZK-A-150-15 150 15 2900 21.5 22
106 125UHB-ZK-A-100-40 100 40 2900 28.8 30
107 125UHB-ZK-A-120-35 120 35 2900 29.4 30
108 125UHB-ZK-A-140-25 140 25 2900 25 30
109 125UHB-ZK-A-120-32 120 32 2900 26.8 30
110 125UHB-ZK-A-140-28 140 28 2900 27.6 30
111 125UHB-ZK-A-160-24 160 24 2900 28.1 30
112 125UHB-ZK-A-80-15 80 15 1450 10.2 11
113 125UHB-ZK-A-80-15 80 15 980 10.2 11 125×100 950
114 125UHB-ZK-A-100-40 100 40 1450 28.8 30
115 125UHB-ZK-A-120-35 120 35 1450 29.4 30
116 125UHB-ZK-A-140-25 140 25 1450 25 30
117 125UHB-ZK-A-120-32 120 32 1450 26.8 30
118 125UHB-ZK-A-140-28 140 28 1450 27.6 30
119 125UHB-ZK-A-100-50 100 50 1450 33.2 37
120 125UHB-ZK-A-120-40 120 40 1450 32.1 37
121 125UHB-ZK-A-100-60 100 60 1450 40.5 45
122 125UHB-ZK-A-120-50 120 50 1450 38.5 45
123 125UHB-ZK-A-100-65 100 65 1450 47.6 55
124 125UHB-ZK-A-120-60 120 60 1450 49.2 55
125 125UHB-ZK-A-140-56 140 56 1450 46.9 55
126 125UHB-ZK-A-150-56 150 56 1450 50.3 55
127 125UHB-ZK-A-180-40 180 40 1450 48.5 55
128 150UHB-ZK-A-180-14 180 14 1450 28.2 30 150×125 950
129 150UHB-ZK-A-160-16 160 16 1450 28 30
130 150UHB-ZK-A-150-20 150 20 1450 24.5 30
131 150UHB-ZK-A-120-25 120 25 1450 24.5 30
132 150UHB-ZK-A-138-8 138 8 980 10.5 11
133 150UHB-ZK-A-190-18 190 18 1450 19.8 22
134 150UHB-ZK-A-210-26 210 26 1450 36.4 37
135 150UHB-ZK-A-240-24 240 24 1450 35.2 37
136 150UHB-ZK-A-270-20 270 20 1450 36 37
137 150UHB-ZK-A-148-11 148 11 980 13.6 15 150×125 1000
138 150UHB-ZK-A-101-18 101 18 980 12.8 15
139 150UHB-ZK-A-80-11 80 11 980 8.9 11
140 150UHB-ZK-A-120-40 120 40 1450 33.6 37
141 150UHB-ZK-A-150-40 150 40 1450 42 45
142 150UHB-ZK-A-200-32 200 32 1450 43.4 45
143 150UHB-ZK-A-250-30 250 30 1450 41.5 45
144 150UHB-ZK-A-300-25 300 25 1450 42.3 45
145 200UHB-ZK-A-215-10 215 10 980 15.6 18.5 200×150 1200
146 200UHB-ZK-A-210-14 210 14 980 18.4 18.5
147 200UHB-ZK-A-168-20 168 20 980 27 30
148 200UHB-ZK-A-320-24 320 24 1450 37.3 45
149 200UHB-ZK-A-350-20 350 20 1450 37.1 45
150 200UHB-ZK-A-400-18 400 18 1450 38.3 45
151 200UHB-ZK-A-500-12 500 12 1450 38.6 45
152 200UHB-ZK-A-320-32 320 32 1450 51.8 55
153 200UHB-ZK-A-350-28 350 28 1450 45.2 55
154 200UHB-ZK-A-400-25 400 25 1450 70 75
155 200UHB-ZK-A-250-45 250 45 1450 74 75
156 200UHB-ZK-A-300-38 300 38 1450 69.5 75
157 200UHB-ZK-A-350-34 350 34 1450 67.3 75
158 250UHB-ZK-A-400-30-L 400 30 1450 70.8 75 250×200 1300
159 250UHB-ZK-A-500-22-L 500 22 1450 68.4 75
160 250UHB-ZK-A-270-14 270 14 980 21.5 30 250×200 2200
161 250UHB-ZK-A-270-20 270 20 980 31.8 37
162 250UHB-ZK-A-600-20 600 20 1450 68.4 75
163 250UHB-ZK-A-400-32 400 32 1450 76.8 90
164 250UHB-ZK-A-500-26 500 26 1450 78.3 90
165 250UHB-ZK-A-400-45 400 45 1450 108.9 110
166 250UHB-ZK-A-500-37 500 37 1450 100.7 110
167 250UHB-ZK-A-600-30 600 30 1450 98 110
168 250UHB-ZK-A-500-45 500 45 1450 123.8 132
169 250UHB-ZK-A-650-45 650 45 1450 137.8 160
170 300UHB-ZK-A-700-40-L 700 40 1450 139.2 160 300×250 2300
171 300UHB-ZK-A-850-35-L 850 35 1450 133.8 160
172 300UHB-ZK-A-950-30-L 950 30 1450 140.3 160
173 300UHB-ZK-A-1000-28-L 1000 28 1450 148.7 160
174 300UHB-ZK-A-675-15 675 15 980 47.23 55 300×250 3400
175 300UHB-ZK-A-675-22.8 675 22.8 980 72.3 75
176 300UHB-ZK-A-800-32 800 32 980 118.5 132
177 300UHB-ZK-A-900-21 900 21 980 98.2 110
178 300UHB-ZK-A-1000-30 1000 30 980 137.3 160
179 300UHB-ZK-A-1050-22 1050 22 980 107.8 110
180 300UHB-ZK-A-1100-28 1100 28 980 139.5 160
181 300UHB-ZK-A-960-27.4 960 27.4 980 122.7 132
182 300UHB-ZK-A-860-33 860 33 1450 127.3 132
183 300UHB-ZK-A-1000-32 1000 32 1450 149.3 160
184 300UHB-ZK-A-1180-31 1180 31 1450 142.3 160
185 300UHB-ZK-A-850-40 850 40 1450 157.3 160
186 300UHB-ZK-A-1050-28 1050 28 980 138.6 160
187 300UHB-ZK-A-1200-30 1200 30 1450 168.9 180
188 300UHB-ZK-A-850-51 850 51 1450 190.3 200
189 300UHB-ZK-A-850-55 850 55 1450 218.2 250
190 300UHB-ZK-A-1000-50 1000 50 1450 233.4 250
191 300UHB-ZK-A-1100-48.8 1100 48.8 1450 242.3 250
192 350UHB-ZK-A-1400-28-L 1400 28 1450 195.3 200 350×300 3500
193 350UHB-ZK-A-1500-25-L 1500 25 1450 194.4 200
194 350UHB-ZK-A-1500-30-L 1500 30 1450 232.5 250
195 350UHB-ZK-A-1600-28-L 1600 28 1450 216.3 250 350×300 3500
196 350UHB-ZK-A-1600-25-L 1600 25 1450 186.7 200
197 350UHB-ZK-A-1800-25-L 1800 25 1450 224.8 250
198 350UHB-ZK-A-1470-11 1470 11 720 76.8 90 350×300 4250
199 350UHB-ZK-A-1600-25 1600 25 980 186 200
200 350UHB-ZK-A-2000-20 2000 20 980 186 200
201 350UHB-ZK-A-2600-16 2600 16 980 194 220
202 350UHB-ZK-A-1800-20 1800 20 980 168 180
203 350UHB-ZK-A—2000-25 2000 25 980 223 250
204 350UHB-ZK-A-1500-35 1500 35 980 228 250
205 350UHB-ZK-A-2500-20 2500 20 980 233 250
206 350UHB-ZK-A-2500-25 2500 25 980 282 300
207 350UHB-ZK-A-2000-32 2000 32 980 293 300

注:1、型号中的-B泵为泵壳结构改良型。
2、型号中的-AH泵为高扬程泵,其中泵壳、泵盖、叶轮及轴承座等与同规格泵均不通用。
3、性能参数表所列轴功率均为物料比重为1时的实际消耗功率,当介质比重变化时应乘以相应比重值。

五. 泵的结构简图

  (一)、不带付叶轮泵的结构简图

  (二)、带付叶轮泵的结构简图

六. 启动、运行、维护及拆装程序说明

  (一)启动、运行及维护

  1.1 运行前的检查 试运行前应先用手盘动联轴器或轴,检查转向是否正确,运转是否灵活,如盘不动或有异常声音,应及时检查,检查时先从外部用手检查联轴器是否水平,从轴承座上的油镜孔处查看润滑油的位置是否在油镜的中心线附近(太多应放掉一些,太少应加上一些),边检查边盘动,如果问题依然存在,就要拆泵检查,(拆泵时请参照本说明书上的结构简图和拆装程序)清理异物,并和本厂联系协商解决方法。

  1.2 开车步骤
a.将泵内灌满液体
b.及时打开进口阀门(如进口阀门为单向止回阀,就不需要人工操作)
c.接通电源
d.再打开出口阀门

  1.3 运行 运行中如有异常声音,或有电机发热等不正常情况出现时,也应停机检查,检查方法和步骤同1

  1.4 停机
a.先关闭出口处阀门
b.切断电源,并及时关闭进口处阀门;(如进口阀门为单向止回阀,就不需要人工操作)。

  1.5 维护
a.轴承座内的润滑油应定期更换,正常情况六个月更换一次。
b.寒冷季节,停泵后若有结冰现象,应先接通密封处冷却水,必要时可加热水进去解冻,之后用手盘动联轴器,直到运转灵活,再按照启动步骤开车。
c.有冷却水装置的泵,开车前应先接通冷却水,泵正常运行时,可继续接通,若条件不允许也可停掉,冷却水的流量和压力都没有要求,自来水即可;
d.泵在关闭出口阀门时的运行称为闭压运行状态,全塑泵或衬塑泵的闭压运行时间应尽可能减短,常温介质以不超过5分种为限,高温介质不要超过2分种;
e.中分泵壳的泵,如进口150mm以上的泵,中分面处的密封塑料,因热胀冷缩尺寸有些变化,安装时应先将中分处的连接螺栓拧紧,再连接进口管路,以防中分面泄漏,此条对北方的用户尤其重要;
f.泵不能承受进出口管道的重量,进口管路越短越好,泵出口到阀门处的垂直高度应尽可能短;
g.保持电机上没有水迹,防止电机受潮。

  (二)拆装程序

  2.1 不带付叶轮的泵(进口直径≤125mm的泵)
拆装顺序:(参照本说明书中的结构图)
a. 松开泵壳9与泵盖1连接螺栓,拆下泵盖。
b. 松开锁紧螺母2(左旋螺纹)和防转螺母4(左旋螺纹),拆下叶轮8。
c. 松开泵壳9与轴承座26的连接螺栓,拆下泵壳。
d. 松开密封盒13与泵壳9的连接螺栓,拆下密封盒。
e. 旋开密封盒上的后压盖20,取出K形密封圈15。

  安装顺序与拆卸顺序相反,需要注意的是:
a. 将叶轮拼帽拼紧后,检查一下叶轮与泵体之间的间隙,此间隙要求在2mm左右。
b. 安装好泵盖后,检查一下泵盖与叶轮之间的间隙(从出口处往里看),此间隙应保证在2mm左右,高温介质用泵,此间隙要求在2.5mm左右。
c. 叶轮与泵体之间的间隙达不到要求的,可通过增减叶轮与轴套之间的垫片来进行调整。
d. 泵盖与叶轮之间的间隙达不到要求的,可通过增减泵体与泵盖之间的垫片来进行调整。

  2.2 带付叶轮的泵(进口直径>125mm的泵)
拆装顺序:(参照说明书中的结构图)
a. 松开泵壳9与泵盖1连接螺栓,拆下泵盖。
b. 松开锁紧螺母2(左旋螺纹)和防转螺母4(左旋螺纹),拆下叶轮8。
c. 松开泵壳9与轴承座28的连接螺栓,密封盒14与泵壳9之间的连接螺栓,拆下泵壳9。
d. 依次拆下付叶轮11,密封盒14,K形密封圈15,轴套18。

  安装顺序与拆卸顺序相反,需要注意的是:
a. 将叶轮拼帽与挡水圈后的螺母相对拼紧后,检查一下叶轮与泵体之间的间隙,此间隙要求在2.5mm左右
b. 安装好泵盖后,检查一下泵盖与叶轮之间的间隙(从出口处往里看),此间隙应保证在2mm左右,高温介质用泵,此间隙要求在2.5mm
c. 叶轮与泵体之间的间隙不符合要求的,可通过增减叶轮与轴套之间的垫片来进行调整
d. 泵盖与叶轮之间的间隙不符合要求的,可通过增减泵体与泵盖之间的垫片来进行调整

  注:G3型机械密封的拆装、维修请参照随机使用手册。

七. 外型及安装尺寸

  (一)、不带付叶轮泵的安装尺寸图表

泵性能参数序号 型号 配套电机 A B C E H1 H2 L1 L2 L3 L4 L5 L6 h sxn 图纸
1-3、5-8 32UHB-ZK-A 0.75-1.1KW-2 260 260 315 93 160 150 100 335 100 210 115 780 25 18x4
4、14 32UHB-ZK-A 0.75KW-4 260 260 315 93 160 150 100 335 100 210 115 780 25 18x4
9-13 32UHB-ZK-A 1.5-2.2KW-2 260 260 315 93 165 150 100 335 100 210 115 825 25 18x4
15-6 40UHB-ZK-A 2.2KW-2 260 260 315 93 170 155 100 335 100 230 120 850 25 18x4
17-19 40UHB-ZK-A 3KW-2 260 260 315 93 170 155 120 335 120 245 120 895 25 18x4
20 50UHB-ZK-A 1.1KW-4 320 320 380 100 210 165 160 400 160 280 125 1015 25 20x4
21-24 50UHB-ZK-A 4KW-2 320 320 380 100 210 165 160 400 160 280 125 1030 25 20x4
25-29 50UHB-ZK-A 5.5KW-2 320 320 380 100 210 165 160 400 280 270 125 1065 25 20x4
30 65UHB-ZK-A 1.1KW-4 320 320 380 105 210 175 160 400 160 280 125 1070 25 20x4
31-36 65UHB-ZK-A 5.5-7.5KW-2 320 320 380 105 210 175 160 400 160 280 125 1070 25 20x4
37 65UHB-ZK-A(高) 1.1KW-4 320 320 380 123 210 205 160 400 160 280 135 920 25 20x4
38、39 65UHB-ZK-A(高) 2.2KW-4 320 320 380 123 210 205 160 400 160 280 135 920 25 20x4
40、41 65UHB-ZK-A(高) 5.5-7.5KW-2 320 320 380 123 210 205 160 400 160 280 135 1070 25 20x4
42-45 65UHB-ZK-A(高) 11-15KW-2 320 370 435 123 225 205 165 525 165 280 130 1215 35 20x4
46 65UHB-ZK-A-M 4KW-4 320 320 380 134 210 216 165 400 200 270 130 1000 25 20x4
47-49 65UHB-ZK-A-M 5.5~7.5KW-4 320 320 380 134 210 216 165 400 200 270 130 1060 25 20x4
50、51 80UHB-ZK-A 2.2-3KW-4 320 320 380 125 210 195 160 400 160 280 130 1000 25 20x4
52-54 80UHB-ZK-A 7.5KW-2 320 320 380 125 210 195 160 400 160 280 130 1065 25 20x4
55-60 80UHB-ZK-A 11-15KW-2 320 370 435 125 225 195 165 525 165 280 130 1210 35 25x4
61 80UHB-ZK-A 18.5KW-2 320 370 435 125 225 195 165 570 165 275 130 1255 35 25x4
69 100UHB-ZK-A 5.5KW-4 410 460 530 115 280 195 190 705 190 355 145 1310 35 25x4
70-72 100UHB-ZK-A 11-15KW-2 410 460 530 115 280 195 190 705 190 355 145 1410 35 25x4
73-82 100UHB-ZK-A 18.5KW-2 410 460 530 115 280 195 190 705 190 355 145 1460 35 25x4
83-85 100UHB-ZK-A 22KW-2 410 460 530 115 280 195 190 705 190 355 145 1530 35 25x4
86-90 100UHB-ZK-A 30KW-2 395 485 555 115 305 195 210 670 210 370 145 1550 35 25x4
103 125UHB-ZK-A 18.5KW-2 410 460 530 131 280 210 190 705 190 315 165 1460 35 25x4
104、105 125UHB-ZK-A 22KW-2 410 460 530 131 280 210 190 705 190 315 165 1480 35 25x4
106-111 125UHB-ZK-A 30KW-2 395 485 555 131 305 210 210 670 210 345 165 1560 35 25x4
112 125UHB-ZK-A 11KW-4 410 460 530 131 280 210 190 705 190 315 165 1410 35 25x4

  (二)、带付叶轮泵的安装尺寸图表

泵性能参数
序号
型号 配套电机
(KW)
A B C E H1 H2 L1 L2 L3 L4 L5 L6 L7 h s×n 图纸
62-65 80UHB-ZK-A 18.5-22KW-4 510 510 580 228 370 450 250 850 190 360 195 150 1830 50 30×4
66-68 80UHB-ZK-A 30KW-4 510 510 580 228 370 450 250 850 190 360 195 150 1890 50 30×4
91 100UHB-ZK-A 22KW-4 510 510 580 240 370 460 250 850 190 360 200 150 1840 50 30×4
92 100UHB-ZK-A 30KW-4 510 510 580 240 370 460 250 850 190 360 200 150 1900 50 30×4
93-100 100UHB-ZK-A 37-45KW-4 510 610 680 240 370 460 250 935 250 360 200 150 2010 50 30×4
101、102 100UHB-ZK-A 55KW-4 510 660 745 240 390 460 245 1000 245 340 200 150 2080 60 30×4
113 125UHB-ZK-A 11KW-6 510 510 580 240 370 460 250 850 190 360 200 150 1740 50 30×4
114-118 125UHB-ZK-A 30KW-4 510 510 580 240 370 460 250 850 190 360 200 150 1840 50 30×4
119-122 125UHB-ZK-A 37-45KW-4 510 610 680 240 370 460 250 935 250 360 200 150 2010 50 25×4
123-127 125UHB-ZK-A 55KW-4 510 660 745 240 390 460 245 1000 245 340 200 150 2080 60 30×4
128-131 150UHB-ZK-A 30KW-4 420 536 620 190 350 430 250 700 300 325 200 150 1800 50 30×4
132 150UHB-ZK-A 11KW-6 420 536 620 190 350 430 250 700 300 325 200 150 1700 50 30×4
133 150UHB-ZK-A 22KW-4 420 536 620 190 350 430 250 700 300 325 200 150 1770 50 30×4
134-136 150UHB-ZK-A 37KW-4 420 586 670 190 350 430 250 840 190 325 200 150 1850 50 30×4
137、138 150UHB-ZK-A 15KW-6 510 510 580 223 370 470 250 850 190 350 215 150 1870 50 30x4
139 150UHB-ZK-A 11KW-6 510 510 580 223 370 470 250 850 190 350 215 150 1840 50 30x4
140 150UHB-ZK-A 37KW-4 510 610 680 223 370 470 250 935 250 345 215 150 1970 45 30×4
141-144 150UHB-ZK-A 45KW-4 510 610 680 223 370 470 250 935 250 345 215 150 2000 45 30×4
145、146 200UHB-ZK-A 18.5KW-6 510 610 680 235 370 470 250 935 250 360 215 150 1935 60 30×4
147 200UHB-ZK-A 30KW-6 510 610 680 235 370 470 250 935 250 360 215 150 1935 60 30×4
148-151 200UHB-ZK-A 45KW-4 510 610 680 235 370 470 250 935 250 360 215 150 2010 45 30×4
152、153 200UHB-ZK-A 55KW-4 510 660 745 235 390 470 245 1000 245 375 215 150 2130 60 30×4
154-157 200UHB-ZK-A 75KW-4 510 660 745 235 390 470 245 1000 345 360 215 150 2180 60 30×4
158-159 250UHB-ZK-A-L 75KW-4 510 660 745 235 390 470 245 1000 345 360 210 150 2180 60 30×4
160 250UHB-ZK-A 30KW-6 770 770 840 310 550 510 630 1200 465 450 260 150 2500 60 30×4
161 250UHB-ZK-A 37KW-8 770 770 840 310 550 510 630 1200 465 450 260 150 2530 60 30×4
162 250UHB-ZK-A 75KW-4 770 770 840 310 550 510 630 1200 465 450 260 150 2600 60 30×4
163、164 250UHB-ZK-A 90KW- 4 770 770 840 310 550 510 630 1200 465 450 260 150 2630 60 30×4
165-167 250UHB-ZK-A 110KW-4 770 770 840 310 550 510 630 1200 465 450 260 150 2765 60 30×4
168、169 250UHB-ZK-A 132-160KW-4 770 770 840 310 550 510 630 1200 465 450 260 150 2900 60 30×4
170-173 300UHB-ZK-A-L 160KW-4 770 770 840 310 550 510 630 1200 465 450 260 150 2900 60 30×4
174 300UHB-ZK-A 55KW-6 880 880 950 390 600 570 330 850×2 440 170 280 150 2950 60 35×6
175 300UHB-ZK-A 75KW-6 880 880 950 390 600 570 330 850×2 440 170 280 150 3060 60 35×6
182 300UHB-ZK-A 132KW-4 880 880 950 390 600 570 330 850×2 440 170 280 150 3060 60 35×6
176、177、179、181、183-185 300UHB-ZK-A 160KW-4、110-132KW-6 880 880 950 390 600 570 330 850×2 440 170 280 150 3090 60 35×6
178、180、186 300UHB-ZK-A 160KW-6 880 880 950 390 600 570 330 850×2 440 170 280 150 3090 60 35×6
187 300UHB-ZK-A 180KW-4 880 880 950 390 600 570 330 850×2 440 170 280 150 3090 60 35×6
188 300UHB-ZK-A 200KW-4 880 880 950 390 600 570 330 850×2 440 170 280 150 3090 60 35×6
189-191 300UHB-ZK-A 250KW-4 880 880 950 390 600 570 330 850×2 440 170 280 150 3120 60 35×6
192、193、196 350UHB-ZK-A-L 200KW-4 880 880 950 390 600 570 330 850×2 440 170 280 150 3090 60 35×6
194、195、197 350UHB-ZK-A-L 250KW-4 880 880 950 390 600 570 330 850×2 440 170 280 150 3120 60 35×6
198 350UHB-ZK-A 90KW-8 930 930 1100 425 760 685 460 1000×2 640 295 315 200 3230 60 35x6
199、200 350UHB-ZK-A 200KW-6 930 930 1100 425 760 685 460 1000×2 640 295 315 200 3430 60 35x6
201 350UHB-ZK-A 220KW-6 930 930 1100 425 760 685 460 1000×2 640 295 315 200 3430 60 35x6
202 350UHB-ZK-A 180KW-6 930 930 1100 425 760 685 460 1000×2 640 295 315 200 3430 60 35x6
203-205 350UHB-ZK-A 250KW-6 930 930 1100 425 760 685 460 1000×2 640 295 315 200 3755 60 35x6
206、207 350UHB-ZK-A 300KW-6 930 930 1100 425 760 685 460 1000×2 640 295 315 200 3755 60 35x6

  (三)、法兰连接尺寸表

d 25 32 40 50 65 80 100 125 150 200 250 300 350
D 115 140 150 165 185 200 220 250 285 340 395 445 505
K 85 100 110 125 145 160 180 210 240 295 350 400 460
n-s 4-Φ14 4-Φ18 8-Φ18 8-Φ22 12-Φ22 16-Φ22

注:本厂所有系列泵所配进口法兰的公称压力均为1.0Mpa。标准代号为:法兰D-10 GB9116-88,D为公称直径。

八. 泵的安装示意说明

九. 主要零部(配)件


名称 材质 名称 材质 备注 名称 材质 备注
泵盖 QT/UHMWPE 轴套 Si3N4 或99瓷 垫床 F26B 泵体与密封盒之间
泵体 QT/UHMWPE K形密封圈 F26B 每组3-4只 密封盒 玻璃钢 或QT/UHMWPE
叶轮 1Cr18Ni9/UHMWPE 垫床 F26B 叶轮与拼帽之间
拼帽 A3/UHMWPE 垫床 F26B 叶轮与轴套之间
更多>本企业其它产品
径向剖分两端支承式离心泵(BB2) 两级中开式离心泵(BB1) 立式便拆式管道泵(OH4) 卧式双壳体多级筒型泵(BB5) 单级双吸中开式离心泵(BB1) AY型单吸离心油泵 2BE型 水环真空泵 2BE型 水环真空泵
0相关评论
底部二维码

地址:辽宁省沈阳经济技术开发区开发大路16号甲  电话:024- 25801520  传真:024-25801522  版权所有:沈阳水泵研究所 2005-2024

中华人民共和国电信与信息服务业务经营许可证》编号:辽ICP备06007912号-1  沈阳网站建设:思勤传媒提供全程网络策划
