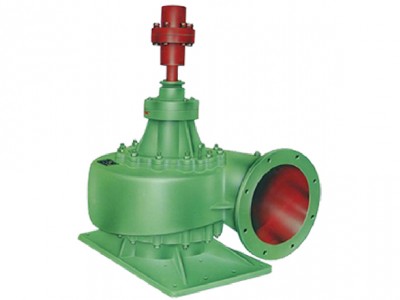

点击图片查看原图
型号意义
以500 HL( Z )—12型混流泵为例：
产品主要结构及工作原理
产品主要结构及工作原理
1 HL型立式混流泵由泵体部分和传动部分组成。
2 HL型立式混流泵泵体部分由泵盖、叶轮、泵体、泵轴、轴套、轴承体、轴承座、轴承、填料盒等组成。
a. 泵盖有两种。一种用于湿室结构，另一种用于干式结构。
b. 轴套表面涂硬铬，以提高耐磨性、抗蚀性。
c. 轴封采用填料密封，磨损后填料可更换。
d. 采用橡胶轴承，运行前必须引水。并保证水循环管道畅通，以保证轴承得到充分润滑和冷却。循环回路由泵体内的水通过轴承后由回水管返回至泵进口，回水管可用橡皮或塑料管做成。
3 HL型立式混流泵传动部分主要由电机座、轴承盒、轴承、底座、地板、锲板，传动轴等组成，必要时可增设中间传动装置。水泵轴向力由传动装置中轴承承受。
4 中间轴有长、短两种，可以根据L 的大小来选择不同长度中间轴和中间轴的数量。
5 工作原理
该型泵由电动机用联轴器带动传动轴旋转，由传动轴或中间传动轴，带动泵轴，以及泵轴上叶轮旋转，从而达到扬水目的。
产品特点
泵的吸上性能好、效率高。适应水位变化范围大，可在干燥或浸没在水中的环境下运行。
传动方式
HL型混流泵一般采用立式电动机直接传动。
水泵转向
从进口方向看，旋转方向除口径650mm 的泵为顺时针外，其余泵一般为逆时针。
HLZ型泵结构
1、泵由进水室、泵体、叶轮、泵轴、轴承体、尾盖、电机架等主要零件组成。
2、泵体部分和电机直接传动，中间用电机架连为一体。
3、泵体为立式，移去电机架后，可以将转子组件全部取出进行必要的测量、更换维修，而不需要移动泵的进出口管路。
4、两端轴承选用高精度进口轴承，运行平稳，噪音低，使用寿命长，采用油脂润滑方式。
5、振动小、噪音低。
