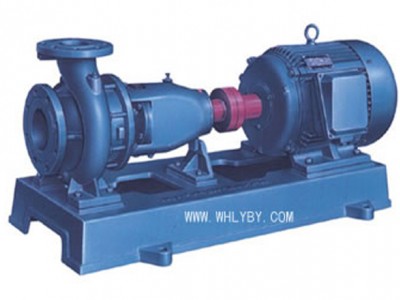

IS型单级单吸离心泵

产品性能范围

扬程范围H=5～125m

流量为Q=6.3～400m3/h

转速为n=2900r/min和1450r/min

口径DN=50～250mm

产品结构特点

IS型泵是根据国际标准ISO2858所规定的性能和尺寸设计，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架部件等组成。

IS型泵的泵体和泵盖为后开门结构形成，具有检修时不动泵体，管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。泵转子部件由悬架轴承部件支承，滚子轴承承受泵的径向力和轴向力。泵的轴向密封采用填料密封，若泵的叶轮后盖板开平衡孔，则在填料腔内装填料环，叶轮后盖板没开平衡孔，故可不装填料环。为避免轴磨损，在轴通过填料腔的部位装有轴套保护、轴套和轴之间装有O型圈，以防沿着配合表面进水和漏水。泵的传动方式是通过加长弹性联轴器与电动机的联结，泵的旋转方向从驱动端看，为顺时针方向旋转。

型号说明

IS100-65-200A

IS：单级单吸离心泵
100：吸入口直径100mm
65：排出口径65mm
200：叶轮名义直径200mm

A：第一次叶轮切割，B、C代表切割次数。
