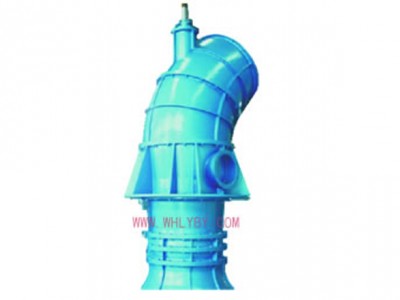

ZLB(Q)-HL(Q)立式轴（混）流泵

 产品概述



ZLB(Q)/HL(Q)立式轴（混）流泵是我公司在引进国内外先进技术的基础上，根据客户需求及使用条件精心设计研发成功的新一代产品。



扬程范围为1～30.6m

流量范围为800～200000m3/h

功率：≥355kw，电压6kv，10kv

频率：50Hz

产品主要用途

Z(H)LB(Q)立式轴（混）流泵具有流量大，扬程低，高效区宽，性能稳定，且抗汽蚀性能好等优点，适合于吸送清水或物理化学性质类似于水的其他液体，吸送液体的最高温度是50℃，广泛应用于农田排灌、热电站输送循环水、城市给排水、排污、船坞升降水位或其它水利工程等。



型号意义

500 ZLB(Q)/HL(Q)-4

500：泵出水口直径；

Z：轴流泵

H：混流泵

L：立式

B：半调节叶片

Q：全调节

4：名义设计扬程(m)



结构说明

ZLB(Q)/HL(Q)立式轴（混）流泵系列产品均为立式结构，配用立式电机。按照叶片调节方式可分为半调节、全调节和固定式三种。半调节在需要改变工况时，需停机松开叶片紧固螺钉等，转动叶片到所需要的角度。全调节是在停机或不停机情况下，通过机械式或液压式调节机构调节叶片角度。固定式是叶片和轮毂铸在一起，叶片角度不可调。

立式轴/混流泵主要由本体和传动部件组成。泵本体部分一般分为叶轮部件、泵轴、叶轮外壳、导叶体、弯管、橡胶轴承、填料部件及联轴器等。

中小型泵进水一般采用喇叭进水，大型泵则采用肘形流道或者钟形流道进水。

中小型泵传动部件采用立式电机直接传动，立式电机装在电机座上，通过弹性联轴器与传动轴联接。电机座内装有径向轴承及推力轴承，以油脂或者机油润滑；大型泵配用立式电机直接安装在电机基础梁上，由电机承受轴向力，电机轴法兰与水泵轴法兰用螺栓联接。

水泵叶轮的转向从联轴器俯视，为顺时针方向。
