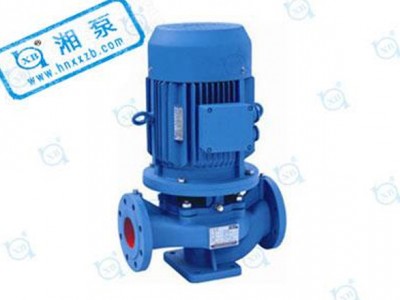

ISG型立式管道离心泵



ISG型系列立式管道离心泵概述：

ISG型系列单级单吸管道离心泵，是本单位科技人员联合国国内水泵专家，选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。

ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

ISG型系列单级单吸立式管道离心泵结构特点：

1、泵与电机同端盖，轴向尺寸缩短，结构简单。

2、泵体上设有取压孔和放水孔。

3、泵体上设有排气阀，工人箭能排入泵内空气。

4、泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。

ISG型系列立式管道离心泵型号说明：

例：ISG50-160(I)A(B)

50——泵进出口直径为50mm

160——叶轮名义外径为160mm

I——流量分类

A——叶轮外径切割代号

B——叶轮经第二次切割

ISG——单级单吸管道离心泵

例：ISGD50-160(I)A(B)

50——泵进出口直径为50mm

160——叶轮名义外径为160mm

I——流量分类

A——叶轮外径切割代号

B——叶轮经第二次切割

ISGD——低速立式管道离心泵
