产品经中铝广西分公司平果铝矿山二期排泥（浆体浓度≥33%，粘度285 mpa.s）、中铝河南分公司郑州铝厂排泥（浆体浓度≥60%，粘度117 mpa.s）、广西晋宁水泥厂输送水泥浆（浆体浓度≥69%）等高浓度，高粘度渣浆实践证明效果良好，是常规渣浆泵、沙砾泵所无法替代的。

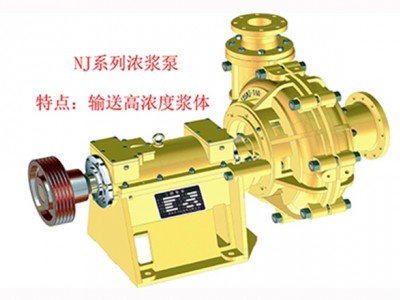

NJ系列浓浆泵特点：
采用泵最新设计理论和优化设计方法及CAD、CFD、CAPP等技术综合应用，使设计出的浓浆泵水力性能优良、效率高、磨损率低；
采用加大泵进口直径、减少叶轮叶片数、加诱导轮等综合措施，确保泵有优越的汽蚀性能和输送高粘度、高浓度渣浆的能力；
流道宽畅，抗堵塞性能好；
采用付叶轮加填料组合密封或机械密封，确保渣浆无泄漏；
应用可靠性设计技术，保证了整机平均无故障时间（MTBF）大幅度提高；
采用稀油润滑公制轴承，合理设置润滑冷却系统，保证轴承在最佳温度下运行；
泵进出口法兰依据国家现行标准生产，便于管道安装。
泵以使用直联传动方式为主，传动效率高。根据用户需要也可以使用皮带传动方式；
过流部件使用本公司荣获“省科技成果二等奖”的特殊合金铸造制造，耐磨耐蚀性好。
NJ系列浓浆泵型号意义：
125NJ-550A（P）
SHAPE * MERGEFORMAT
NJ 浓浆泵。
550 基本型叶轮名义直径。
A 叶轮直径经第一次切割（B、C分别表示第二、第三次切割，基本形式型无标记。
(P) 可多级串联使用，1～2级无标记。
NJ系列浓浆泵结构：
NJ系列浓浆泵为卧式、单级、悬臂离心式泵。采用双泵壳结构，传动部分采用水平中开式稀油润滑托架，并设有内外两套水冷系统。必要（输送液体温度大于70℃或轴承温度大于80℃）时可加冷却水、冷却水压力参考下表。
NJ系列浓浆泵的轴封形式有两种：付叶轮加填料组合式密封和机械密封。
凡串联浓浆泵（二级或二级以上）建议采用有高压轴封水的机械密封。单级或串联一级采用付叶轮加填料组合式密封。
各种轴封型式的轴封水压、水量如下：
1、 轴封水压
l 对于单级（或串联一级）采用填料加付叶轮组合式密封，轴封水压力一般为0.2-0.3MP。
l 对于多级串联采用填料加付叶轮组合式密封，二级和二级以上轴封水最低压力一般为：
Pn=+0.7Hn ,其中n≥2；Hi为第i级泵扬程；Hn为第n级泵扬程。
l 对采用机械密封，各级泵的轴封水压力一般要求比泵出口压力大0.1MPa。
2、 轴封水量（见表1）
轴封水参数表
|
泵型号 |
轴封水量（l/s） |
轴封水接口 |
托架冷却水接口 |
托架冷却水压 |
|
100NJ-485 |
0.7 |
1/2＂ |
3/4＂、1/2＂ |
0.05～0.2MPa |
|
125NJ-550 |
||||
|
150NJ-870 |
1.2 |
1/2＂ |
3/4＂、3/4＂ |
