150DL25

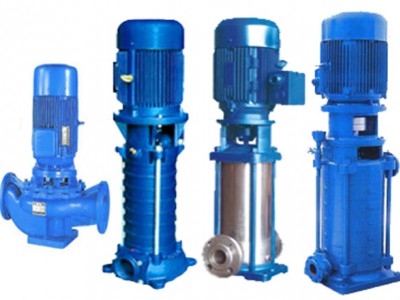

 DL型泵系立式单吸多级分段式离心泵，供输送清不及物理化学性质类似于水的其它液体之用，主要应用于城镇供水及集中供热系统，更换部分零件的材料，可抽送海水或排放污水。

DL型泵性能范围(按设计点)

流量：6.2～163m³/h

扬程：23.6～225m

进、出口直径：40～150mm

转速：1450r/min

DL型泵型号意义：



结构说明

DL型泵为立式结构，其吸入口位于进水段（泵的下部），吐出口位于出水段上(泵的上部)，均呈水平方向布置。可根据使用扬程的需要增减水泵级数。根据安装使用不同，出水段可旋转90°、180°、270°等4个方位，以调整吐出口的安装位置。

DL型泵的主要零件有：进水段、中段、出水段、填料体、叶轮、导叶、出水段导叶、轴、轴承、轴套、密封环、叶轮挡套、平衡鼓、平衡套、连接架等。

进水段、中段、出水段、导叶、出水段导叶、填料体均匀为铸铁制成，共同形成泵的工作室。

叶轮为铸铁制成，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力由轴上端的向心推力球轴承来承受。

轴为优质碳钢制成，中间装有叶轮、叶轮挡套、平衡鼓和轴套，用键和轴套螺母固定在轴上组成转子部件上。轴的一端装有下轴套，与塑料轴承相配合，另一端装有向心推力球轴承，借以支承转子部件，其上通过联轴器与电机直接联接。

在进水段、中段上分别装有密封环，用以减少高压水漏回进水部分，密封环磨损可以更换。平衡鼓、平衡套两者组成泵的平衡装置，磨损后可以更换。

轴套为优质碳钢制成，位于填料腔处，起护轴作用。轴套磨损后可更换。

轴封为机械密封时，采用平衡室内的压力水进行润滑和冷却，泄流水由橡胶管引水进水管。

泵上端轴承采用钙基黄油润滑油。

泵的旋转方向从电机端向下看为逆时针方向转动。

4、泵的安装

4.1、安装前检查水泵和电机的完好情况。

4.2、检查泵基础，并准备好起重工具。

4.3、将泵安放在基础上垫高30～40mm，准备填充水泥浆之用。

4.4、进行找正，并穿好地脚螺栓，充填水泥砂浆。

4.5、经3～5天水泥干固后，重新找正。待水泥完全干固后，拧紧脚螺栓的螺母。

4.6、安装进出管路及阀门。管路必须另有支撑，其重量不得直接加在泵上。



标 准 性 能 表

型号	规格	叶轮外径 D2	转 速 n	流 量 Q		扬 程 H	效 率 η	功率P		必需汽蚀余量(NPSH)r
								轴功率	电机功率
		mm	r/min	m³/h	L/s	m	%	kW		m
150DL25	2	295	1450	120	33.3	53	72	24.1	37	3
				160	44.4	50	76	28.7		3.5
				200	55.6	44	73	32.8		4
	3	295	1450	120	33.3	79.5	72	36.1	55	3
				160	44.4	75	76	43.0		3.5
				200	55.6	66	73	49.2		4
	4	295	1450	120	33.3	106	72	48.1	75	3
				160	44.4	100	76	57.3		3.5
				200	55.6	88	73	65.7		4
	5	295	1450	120	33.3	133	72	60.4	90	3
				160	44.4	125	76	71.7		3.5
				200	55.6	110	73	82.1		4
	6	295	1450	120	33.3	159	72	72.2	110	3
				160	44.4	150	76	86.0		3.5
				200	55.6	132	73	98.5		4
	7	295	1450	120	33.3	186	72	84.4	132	3
				160	44.4	175	76	100		3.5
				200	55.6	154	73	115		4
	8	295	1450	120	33.3	212	72	96.2	160	3
				160	44.4	200	76	115		3.5
				200	55.6	176	73	132		4
	9	295	1450	120	33.3	239	72	108	160	3
				160	44.4	225	76	129		3.5
				200	55.6	198	73	148		4
